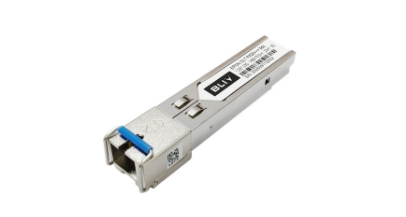

EPON OLT 模块 PX20+++9dB 20km DDM SCport
这款1490nm DFB EPON OLT SFP收发器设计用于单模光纤传输和接收光数据，链路长度为20公里。
发射端输入和接收端的输出阻抗为100欧姆差。数据线内部是交流耦合的。该模块提供差分终端，并实现差分到共模转换，实现高质量信号终端和低电磁干扰。
发射器将1.25Gbit/s串行CML电气数据转换为符合10GBASE-LR标准的串行光学数据。提供一个兼容开集电极的发射失能器（Transmit Disable，简称Tx_Dis）。逻辑“1”或该引脚无连接会使激光器无法发射。该引脚上的逻辑“0”提供正常作。发射机内部设有自动功率控制环路（APC），以确保在电源电压和温度变化下光功率输出恒定。提供一个兼容开集电极的发射故障（TFault）。TX_Fault是模块输出触点，当电平时表示模块发射机检测到与激光工作或安全相关的故障状态。TX_Fault输出触点为开路的漏极/集电极，应在4.7-10 kΩ范围内的电阻被拉到主机Vcc_Host。TX_Disable是模块输入触点。当TX_Disable被断言为高电平或保持开路时，SFP+模块发射机输出应关闭。该触点应通过4.7 kΩ至10 kΩ电阻拉升至VccT
接收机将1.25Gbit/s的串行光数据转换为串行PECL电气数据。提供与开集电极兼容的信号丢失。Rx_LOS当电平高时表示光信号电平低于相关标准规定。Rx_LOS触点为开路的漏极/集电极输出，应在主机内通过4.7-10 kΩ范围的电阻拉升至Vcc_Host，或使用有源终端。发射端和接收端都建议使用电源滤波。Rx_LOS信号旨在向安装SFP的系统预示接收信号强度低于规定范围。此类指示通常指向未安装的电缆、断裂的电缆，或电缆远端的失效、故障或断电发射器。
